光伏電站綜合自動化系統
【概要描述】光伏發電系統是指直接將光能轉變?yōu)殡娔艿陌l(fā)電系統。光伏板陣列將太陽能轉換成直流電能，經直流匯流箱匯集到子陣逆變器，轉換成交流電，再經子陣箱式變壓器初步升壓，然后多個光伏子陣集中到一路送至升壓站的低壓母線，最終由升壓站的主變壓器升壓后，并入電網系統。光伏電站綜合自動化系統是一種適用于光伏電站的綜合性監控系統，主要包含數據采集、運行監視、事故報警、數據通訊、遠程控制等功能。滿足用戶的日常運維，同時需與電網調度協調配合，快速響應調度指令，調節全站的有功與無功出力，既提高用戶的經濟效益，又保證電網的安全。
- 分類：智慧新能源
- 作者：
- 來源：
- 發布時間：2021-07-02
- 訪問量：0
光伏發電系統是指直接將光能轉變?yōu)殡娔艿陌l(fā)電系統。光伏板陣列將太陽能轉換成直流電能，經直流匯流箱匯集到子陣逆變器，轉換成交流電，再經子陣箱式變壓器初步升壓，然后多個光伏子陣集中到一路送至升壓站的低壓母線，最終由升壓站的主變壓器升壓后，并入電網系統。
光伏電站綜合自動化系統是一種適用于光伏電站的綜合性監控系統，主要包含數據采集、運行監視、事故報警、數據通訊、遠程控制等功能。滿足用戶的日常運維，同時需與電網調度協調配合，快速響應調度指令，調節全站的有功與無功出力，既提高用戶的經濟效益，又保證電網的安全。
? 系統功能
★ 實時監控：實時采集數據，向用戶展示光伏發電區及升壓站的一、二次設備實時運行情況，并能夠下發遠程控制指令。
★ 調度轉發：能夠?qū)⑸龎赫靖鏖g隔保護測控?cái)?shù)據轉發給電網調度，并接收電網調度下發的控制指令。光伏發電區的設備信息通常不需要轉發給電網調度。
★ AGC/AVC服務：AGC全稱為自動發電控制，光伏電站需跟蹤電網調度下發的指令，調節逆變器的有功出力，使全站的有功輸出滿足電網系統頻率和聯絡線功率控制要求。AVC全稱為自動電壓控制，光伏電站接收來自調度的母線電壓和總無功的負荷設定，通過一定策略調節站內逆變器和無功補償設備，保證電網系統安全、優質和經濟運行。
★ 功率預測服務：太陽輻射受季度、晝夜和陰晴等天氣條件的影響較大，光伏發電系統輸出功率具有間隙性和隨機性。功率預測服務通過收集天氣預報、光伏發電區環境監測儀數據以及歷史經驗數據，對整個光伏電站的發電功率進行預測，了解光伏并網系統的發電運行特性，與電網調度配合，有助于整個電網系統的規劃與運行，減少光伏發電隨機性對電網系統的影響，提高系統的安全穩定性。
? 系統特點
★ 先進性：系統采用最先進、應用最廣泛的C/S主從分布式體系結構。支持Unix/Linux/Windows等多種操作系統，具有良好的移植性。
★ 完整性： 業務數據完整性：系統能夠完成不同廠商不同種類不同型號設備的監測數據統一完整采集。
★ 業務流程完整性：系統能夠提供實時數據、周期采樣數據、實時報警數據的應用服務。
★ 規范性：系統建設遵循有關國家標準、國際標準、電力行業有關標準；界面設計遵循有關界面設計規范。
★ 擴展性： 硬件擴展性：系統能夠廣泛適配新接入監測設備的通信接口； 軟件擴展性：軟件功能模塊可重用、可配置、可拆卸。
★ 開放性：系統能夠同各類第三方數據中心進行數據信息交換；系統能夠與電網調度系統進行數據信息交換。
★ 集成性：能夠集成環境、安防、電能量、電能質量等監測數據，分類處理，分類存儲，統一界面顯示監測數據。
★ 可操作性：界面友好，操作方便，注重用戶體驗；各模塊界面風格統一、先進的動態圖形技術，支持WEB發布瀏覽功能。

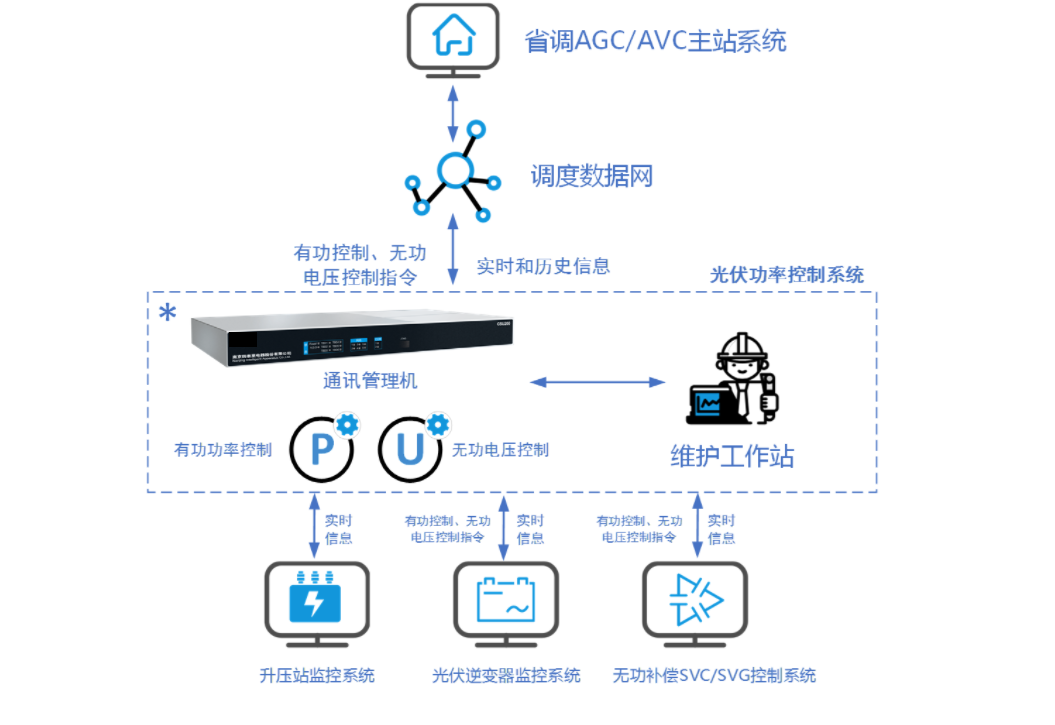

? 系統架構
