水電站集中監控系統是針對水電站面臨的資源配置不合理、地理位置偏遠、管理困難等問題而設計，通過建立集中監控中心，統一管控下轄各電廠，達到優化人員配置、降低工作難度、節約人員成本、提高發電效益的目的。該系統建立在電力調度系統和電廠之間，承擔著集中遠方實時監控、安全、經濟運行和聯合優化調度、管理等任務，并對所轄各電廠進行更高層次的綜合控制和管理，涵蓋計算機監控、微機五防、保護信息管理、電能量計量、生產運行管理、辦公自動化信息管理、工業電視等系統。
? 系統功能
★ 遠程集中監視、控制、調節
★ 數據實時采集、在線監測
★ 安全運行監視
★ 電站優化調度
★ 事件順序記錄、故障、報警
★ 報表打印、故障打印
★ 支持AGC\AVC
★ 系統自診斷
★ 支持手機APP信息檢索
★ 電站生產運行管理
★ 視頻監控、大屏展示
★ 運行指導
★ 輔助分析決策
★ 培訓仿真
根據發電企業所轄電站分布區域分類，分為流域梯級電廠集中監控系統；區域電廠集中監控系統。

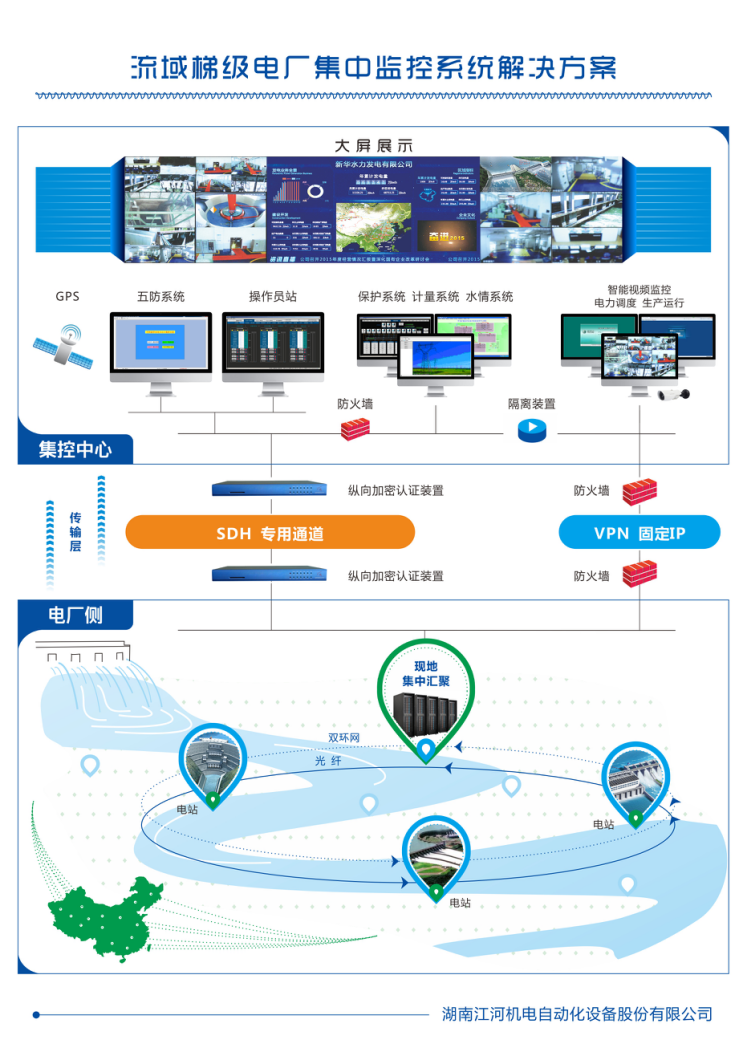

流域梯級電廠集中監控系統
流域梯級電廠首尾連接密不可分，既有水的聯系，又有電的聯系，其無論在安全上還是經濟上都形成了相輔相成的關系，流域梯級電廠可看作是一個整體、一個系統，其生產、調度、管理都應該按照系統工程的方法進行考慮，以實現整體效益的最大化。流域梯級電廠集中監控系統專門針對以上情形進行開發設計，采用自架ADSS光纜和高壓電力線路已有OPGW光纜組成雙環網通道將梯級電廠連接融合，保障數據傳輸高效穩定，且傳輸容量大、可靠性高，可拓展性強。

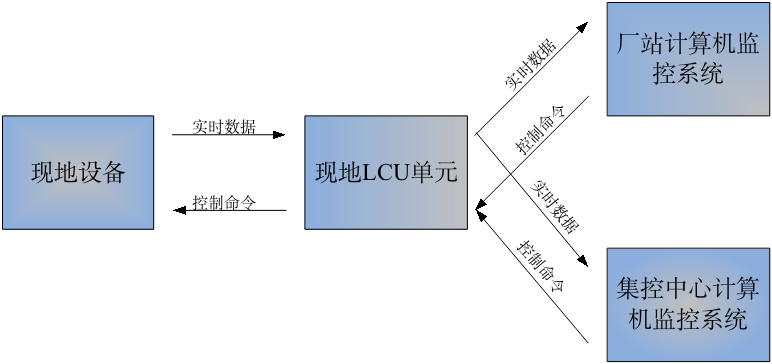

流域梯級電廠集中監控系統采用直接控制到各電廠的機組（即擴大廠站模式），現地控制單元（LCU）直接受控于流域集控中心SCADA，廠內SCADA和集控中心SCADA同時與現地控制單元（LCU）進行通信，采用軟硬閉鎖，保證權限層次分明，操作安全可靠，此模式主要適用于水電站位置相對集中，距離較近、可視為同一節點，可方便快速的進行現場維護的電廠。
? 系統特點
★ 通訊速率快捷穩定：集控中心通訊按各站配置雙前置機，雙數據服務器、通訊數據同步處理、快速敏捷；
★ 數據處理性能強大：采用最優處理器；
★ 網絡設備性能可靠：網絡設備、各終端服務器均采用國內外知名品牌，安全可靠、服務周到。
★ 穩定可靠：網絡通道冗余、服務器冗余、通訊冗余、系統多重冗余，保證了監控系統的安全穩定可靠；
★ 開放性好：可任意接入第三方通訊；豐富的通訊規約庫支持第三方設備各種通訊規約如IEC101、IEC103、IEC104、CDT、MODBUS TCP/IP 、自由通訊協議等；
★ 可擴展性強：系統擴展性強，具備同級別多座電站的接入。
? 系統架構

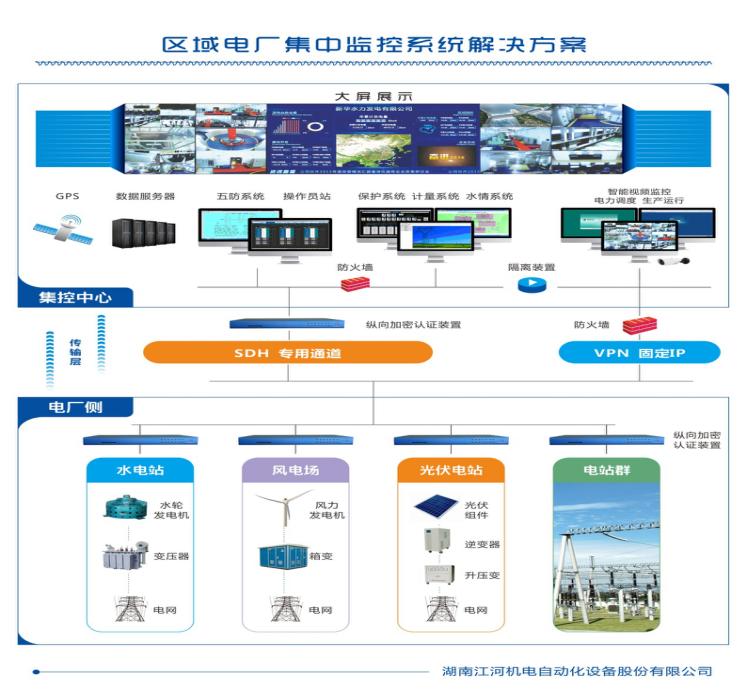

區域電廠集中監控系統
區域電廠一般分布相對分散、數量較多，距離較遠、交通不便且不易快速到達現場，各電廠進行統一集中監控，進行自架光纜距離遠、投資成本高，且建設難度大，區域電廠集中監控系統解決方案一般通過租用電力通信專網或運營商專用通道（MSTP）將各電廠接入?yún)^(qū)域集控中心，且水電、光伏、風電根據不同業務類型按照電力二次安全防護原則嚴格進行安全分區，各系統相互獨立互不干擾。
各電廠根據站級SCADA的不同可按不同模式靈活接入、一般選用遠控模式三，此方式集控中心和站級SCADA分工明確、接線簡單、功能層次分明，需上下級配合協調工作，集控中心通過站級SCADA實現對電廠的監控，此種模式當電廠脫離集控后，廠站SCADA仍可獨立運行。
? 系統特點
★ 統一規劃、分步接入：各站采用統一規劃、分布接入模式，不分時段，按各站實際情況分步接入；
★ 接入靈活、分區管控：集水電、風電、光伏等功能于一體，便于不同類型電站的接入，按不同性質電站分區管理，便于控制，提高系統運行可靠性。
★ 大跨度、無界限：通過專網專線可實現全國范圍內，大跨度、無界限接入。
★ 專線監控、安全可靠：通過采用電力專線或運營商專線，實現數據傳輸和監控，保證數據的私密性和安全性
? 系統架構

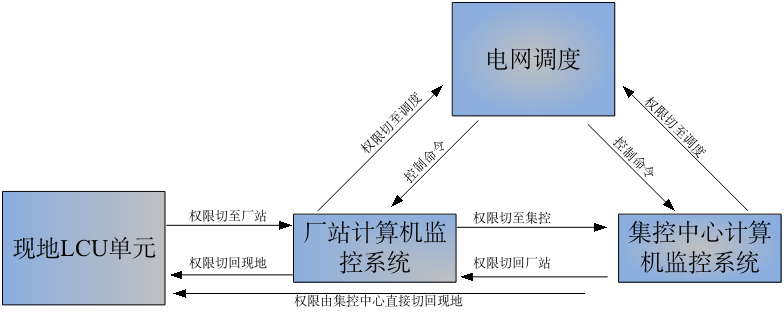

各類型集中監控系統皆通過軟硬結合的方式實現四級權限的操控模式，現地控制單元（LCU）具有最高控制權限，其次是廠站級、集控級、電網調度。在任何情況下，無論在集控級、廠站級、現地級，現地控制單元（LCU）都可直接將控制權限切回現地級，由現地控制單元進行獨立操作，以實現高安全、高可靠的控制方式，這種方式既能保證數據傳輸?shù)目焖佟踩?、可靠，又能?jié)約成本，減少數據中間流轉環節。
當現地級將權限切換至廠站級后，廠站級可將權限切換至集控中心，此時集控中心可進行操控，直接下發命令至現地控制單元，廠站級不能進行控制操作，但可將控制權限切回廠站，當控制權限切回至廠站級后，集控中心只能進行數據監視不能進行操控，也不能對控制權限進行切換，廠站級可進行操控。
